JXd88系列隔爆型防爆接線箱
● 機箱帶認證
● 隔爆型端子接線箱
● 高質量不銹鋼或碳鋼
標準供貨范圍
空接線箱：機箱，箱蓋，硅密封條和外部接地裝置
端子接線箱：根據設計，提供箱蓋，硅密封條，
外部接地，導軌，內部接地裝置，接線端子，
防爆電纜密封接頭
1.使用環境（Work Environment）
a． 適用于爆炸性混合氣體環境：Ⅱ類1區、2區
Suitable for explosive mixture gas environment: classification II ,zone 1、zone 2
b． 適用于ⅡA，ⅡB爆炸性氣體環境
Suitable for explosive mixture gas environment II A，II B
c． 溫度組別：T1-T6
Temperature classes:T1-T6
2.產品特點（Production Character）
a．材質：不銹鋼或碳鋼，氬保護精密焊接成型
Material: SS or CS, precision welding protected by argon
b．表面處理：噴涂或化學處理·
Surface treatment: coating or chemical treatment
c．進出線方式：配防爆電纜填料函或電纜接頭
Inlet and outlet: explosion-proof cable gland
d．進出線的方向及規格可按用戶要求設計
Inlet and outlet shall be designed in the direction and size according to the client
3.型號含義(Model definition) ：
例：JXd88-35*20*12/M20*14（F）+M40*2(F)/27
說明：隔爆型防爆接線箱，尺寸為350*200*120mm,有14個M20內螺紋電纜引入孔，2個M40內螺紋電纜引入孔，內置27片端子。
Example: Jxd88-35*20*12/ M20*14（F）+M40*2(F)-27
Note:</strong> flameproof junction box, size is 350*200*120mm, M20 holes with inner thread: 14 pcs, M40 holes with inner thread: 2 pcs, terminal: 27 pcs..

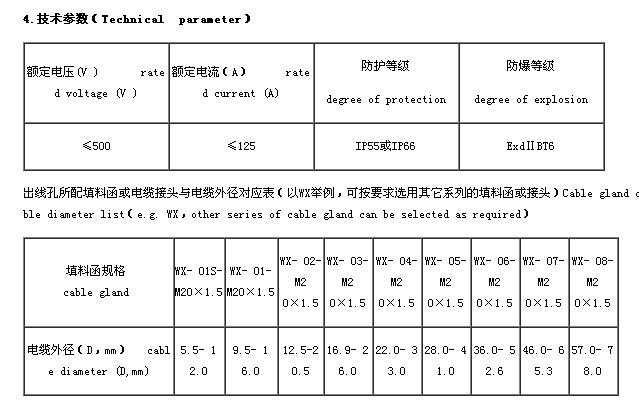

4.技術參數（Technical parameter）
|
額定電壓(V ) rated voltage (V ) |
額定電流（A） rated current (A) |
防護等級 degree of protection |
防爆等級 degree of explosion |
|
≤500 |
≤125 |
IP55或IP66 |
ExdⅡBT6 |
出線孔所配填料函或電纜接頭與電纜外徑對應表（以WX舉例，可按要求選用其它系列的填料函或接頭）Cable gland of outlet diameter and cable diameter list（e.g. WX，other series of cable gland can be selected as required）
|
填料函規格 cable gland |
WX- 01S- M20×1.5 |
WX- 01- M20×1.5 |
WX- 02- M20×1.5 |
WX- 03- M20×1.5 |
WX- 04- M20×1.5 |
WX- 05- M20×1.5 |
WX- 06- M20×1.5 |
WX- 07- M20×1.5 |
WX- 08- M20×1.5 |
|
電纜外徑（D，mm） cable diameter (D,mm) |
5.5- 12.0 |
9.5- 16.0 |
12.5-20.5 |
16.9- 26.0 |
22.0- 33.0 |
28.0- 41.0 |
36.0- 52.6 |
46.0- 65.3 |
57.0- 78.0 |
5.規格尺寸(Specification and Dimension)
|
序號 No |
型號 Model |
B(mm) |
H(mm) |
D(mm) |
常規口徑規格、數量 CALIBER AND NUMBER |
端子數（個） TERMINAL |
|
1 |
Jxd88-15*15*10/M20*4/10 |
150 |
150 |
100 |
4- M20 |
10 |
|
2 |
Jxd88-20*20*12/ M 20*7/18 |
200 |
200 |
120 |
7- M20 |
18 |
|
3 |
Jxd88-30*20*12/ M 20*11/30 |
300 |
200 |
120 |
11- M20 |
30 |
|
4 |
Jxd88-38*22*12/ M 20*14/45 |
380 |
220 |
120 |
14- M20 |
45 |
|
5 |
Jxd88-40*22*12/ M 20*15/50 |
400 |
220 |
120 |
15- M20 |
50 |
|
6 |
Jxd88-45*22*12/ M 20*17/60 |
450 |
220 |
120 |
17- M20 |
60 |
|
7 |
Jxd88-50*22*12/ M 20*19/65 |
500 |
220 |
120 |
19- M20 |
65 |
|
8 |
Jxd88-55*22*12/ M 20*21/75 |
550 |
220 |
120 |
21- M20 |
75 |
|
9 |
Jxd88-60*30*12/ M 20*23/80 |
600 |
300 |
120 |
23- M20 |
80 |
|
10 |
Jxd88-75*30*12/ M 20*27/100 |
750 |
300 |
120 |
27- M20 |
100 |
|
11 |
Jxd88-50*46*19/ M 20*32/120 |
500 |
460 |
190 |
32- M20 |
120 |
注：外形尺寸可根據用戶需求定做。表中端子數按UK3N計算，每片厚度5.2mm。
Note: Dimension is designed as request. Terminal is UK3N, thickness is 5.2mm/piece.
| 防爆接線盒(箱）的規格參數 | |
|---|---|
| 電壓 | - |
| 出線口數量 | - |
| 出線口尺寸 | - | 其他參數 |
| 產品型號 | - |
| 防爆標志 | - |
| 供貨周期 | - |
| 防爆合格證編號 | - |
| 尺寸圖 |   |
|
